INSTALLATION GROUPÉE (COLLECTIVE)

Installation groupée, grand nombre de points utilisateurs (1 à 50 sorties),
débits :
3 à 56 L/min - 3 à 80 L/min - 3 à 120 L/min
5 à 175 L/min - 5 à 260 L/min - 6 à 400 L/min

ULTRAMIX : TX91, TX92, TX93, TX94, TX95, TX96 (E : époxy - C : chromé)
TX9137, TX9237, TX9337, TX9437, TX9537, TX9637 (E : époxy - C : chromé)

Appareil apparent recommandé pour toutes les applications où la température de l’eau mitigée doit être maintenue exacte et constante, et modifiable à volonté.

Mitigeur thermostatique à double régulation fonctionnant suivant un principe de servo-moteur.
Le dosage des eaux est obtenu par deux valves indépendantes - l’une pour l’eau chaude, l’autre pour l’eau froide - fonctionnant comme deux relais hydrauliques.
Ces deux valves sont pilotées par un bilame qui enregistre la température de l’eau de sortie et dont la position est également réglable au moyen de la manette du mitigeur.

Ce principe de fonctionnement présente de nombreux avantages, notamment :
• Aucune pièce métallique mobile en frottement, donc excellente résistance à l’entartrage et remarquable longévité.
• Grâce au principe de fonctionnement des relais, aussi bonne régulation à petit débit qu’à grand débit (ce qui n'est pas le cas de toutes les solutions proposées sur le marché).
• Sécurité anti-brûlure : en cas de rupture d’alimentation en eau froide, ou en eau chaude, l’eau mitigée est coupée instantanément.
• Confort : pas de douche “écossaise”, en cas d’arrêt de l’alimentation en eau chaude, le mitigeur est coupé instantanément.

DESTINATION
Appareil apparent recommandé pour toutes les applications collectives où la température de l’eau mitigée doit être maintenue exacte et constante, et modifiable à volonté.
Destiné à être adapté à toutes les demandes spécifiques d’eau à température précise, même à très petit débit.
Plages de réglage : 10/50°C ou 30/70°C, sur demande et sans supplément de prix : 5/40°C.
Utilisations à petit débit en sanitaire : douches, lavabos, robinetterie électronique ...



PRÉVENTION ANTI-LÉGIONELLOSE permanente.

SÉCURITÉ ANTI-BRÙLURE immédiate et très performante, en cas de coupure eau froide, l’eau chaude est coupée instantanément (Δ Eau Chaude/Eau Mitigée >10°C) évitant les brûlures.

LIMITATION DE TEMPÉRATURE MAXIMALE réglable et verrouillable.

ENTRETIEN LIMITÉ : aucune pièce métallique mobile en frottement, donc excellente résistance à l’entartrage et remarquable longévité.

TECHNOLOGIE bilame : exceptionnelles qualités de régulation et de résistance au tartre (élément déterminant pour la sécurité).

MAINTENANCE SIMPLE et RAPIDE : cartouche interchangeable sans dépose du mitigeur, filtres et clapets anti-retour NF accessibles directement sur la cartouche.

PRÉCISION DU RÉGLAGE et CONFORT de la stabilité de température à petit débit comme à grand débit.

GARANTIE : mitigeurs et cartouches garantis 10 ans.

LOGICIEL DE CALCUL MITIGEUR : cliquez ici

Débits MINI les plus faibles du marché :
l’utilisation d’une seule douche suffit à son bon fonctionnement
quel que soit le diamètre du mitigeur.

• Mécanisme thermostatique : le mécanisme est directement solidaire du tampon/couvercle du mitigeur.
• Clapets anti-retour homologués NF : caractéristiques hydrauliques de très haut niveau en raison du dessin général de l’obturateur.
• Filtration : ancrage du filtre sur un support élastomère étanche. Accessibilité parfaite, démontage sans outillage, nettoyage facile sans instruction.
• Totale interchangeabilité : les cartouches de la gamme ULTRAMIX sont interchangeables avec la gamme actuelle et l’ancienne gamme.

Caractéristiques techniques :
• L’appareil peut être alimenté par n’importe quel système de production d’eau chaude, même par production instantanée ; dans la mesure où le générateur reste susceptible de produire de très faibles débits d’eau chaude.
Manette bleue graduée avec blocage incorporé.
Capot de protection en façade (PVC gris).
Graduations standards : 10/50°C ou 30/70°C, sur demande et sans supplément de prix : 5/40°C.

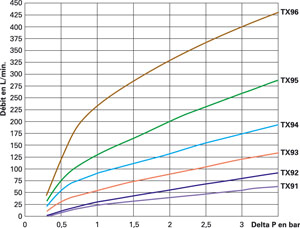

Débits sous 3 bar dynamiques.


TX91 à TX96 : 1 sortie eau mitigée haute.
TX91 et TX92 : 1 sortie eau mitigée basse à bouchonner.
TX93, TX94, TX95 et TX96 avec bouchon de purge.
Arrivée Eau Chaude à gauche et Eau Froide à droite,
possibilité d’entrées inversées sans supplément de prix
(ajouter ”IN” aux références).

• Pression de service maxi. : 10 bar.
• Pression de service mini. : 1 bar.
• Pression de service recommandée : 2-4 bar.
• Température d’eau chaude maxi. : 85°C.
• Écart minimal entre les températures des entrées : 5°C.
• Écart maximal de pression : 1,5 bar.
• Garantie : mitigeurs et cartouches garantis 10 ans.

SÉCURITÉ ANTI-BRÛLURE
En cas de rupture d’alimentation en eau froide, l’eau chaude est coupée instantanément.

PROTECTION CONTRE LA LÉGIONELLOSE
2 méthodes sont  prescrites par la Direction Générale de la Santé (DGS)
pour lutter contre cette bactérie :
     PRESCRIPTION DGS                                RÉPONSE ULTRAMIX
     1 • élever la température à + de 70°C      Oui à 100%
          (choc thermique)
     2 • désinfecter (choc chimique)               Oui à 100%

LA RÉPONSE ANTI-LÉGIONELLES
 Vous pouvez avec le mitigeur tel quel (avec cartouche 30/70°C) :
régler la température jusqu’à 55/60°C dans le bouclage primaire (température conseillée).
régler la température à 39°C (jusqu’à 50°C - selon usages) dans le bouclage secondaire.
procéder à un ”choc” thermique tout simplement en débloquant la manette de température et en la positionnant sur 70°C (ceci sans démonter le mitigeur, la cartouche ou la manette).
 Vous pouvez également en mettant la cartouche en position ”RINÇAGE” c’est-à-dire cartouche retournée, fixée à l’envers, (kit de rinçage et mode opératoire simple livrés avec chaque ULTRAMIX):
rincer le mitigeur et les canalisations (opération importante avant la mise en service).
injecter dans le réseau un produit de désinfection (chlore) sans risque d’endommager le mécanisme thermostatique car il n’est plus en contact avec l’eau.
procéder à un choc thermique à plus de 70°C, sans risque d’endommager prématurément le mécanisme thermostatique car il n’est plus en contact avec l’eau.
